SOPPALCO PER UFFICIO TREVISO – FEBBRAIO 2020

, , ,
Soppalco modulare ad uso ufficio Treviso
MEZZANINO PER UFFICIO TREVISO
SOPPALCO IN CARPENTERIA METALLICA
SOPPALCO AD USO UFFICIO

SOPPALCO PER UFFICIO TREVISO

Le immagini si riferiscono a una delle nostre ultime installazioni di soppalchi a Treviso.

Come potete vedere, si tratta di una struttura modulare in carpenteria metallica destinata ad uso ufficio.

In questo caso il progetto commissionato riguardava la sola struttura finita, con la lamiera grecata e, ovviamente, antisismica.

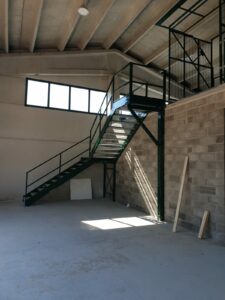

Scala per soppalco – aprile 2019

, ,
Scala per Soppalco - aprile 2019
Scala per Soppalco – aprile 2019

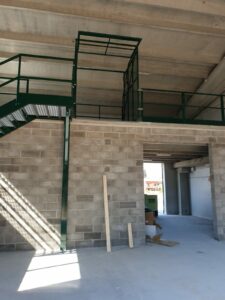

 Cancello Basculante - aprile 2019
Cancello Basculante – aprile 2019

SCALA E CANCELLO BASCULANTE PER SOPPALCO IN MURATURA.

Un ns. cliente operante nel settore edile ci ha richiesto di completare il soppalco in muratura realizzato.

Scala di accesso al piano.

  • Scala composta da doppia rampa larghezza utile 1200 mm + pianerottolo intermedio e pianerottolo di arrivo dimensione 1200×1200 mm
  • Portata carico accidentale 250 daN/mq
  • Altezza arrivo scala H 3580 mm
  • Gradini in lamiera zincata bugnata pressopiegata antiscivolo
  • Viteria e tasselli di fissaggio
  • Materiale metallico verniciato a polveri epossi – poliestere RAL di serie
  • Soluzione “industriale” con parapetto di protezione composto da profilo corrimano, profilo battiginocchio e fascia battipiede.

Azioni sulla struttura categoria E2 della tabella 3.1.II delle Norme Tecniche per le Costruzioni 2018 NTC 2018 – D.M. 17 gennaio 2018

Soppalco standard – Disegno tecnico

, , , ,

Soppalco standard – Disegno tecnico.

Disegno descrittivo in 3 dimensioni di come viene costruito il soppalco offerto. Indicate le travi primarie, travi secondarie e colonne di sostegno.
