Soppalco Industriale modulare Venezia – luglio 2019

, , , ,
Soppalco Industriale modulare luglio 2019
Soppalco Industriale modulare luglio 2019
Soppalco luglio 2019 - piano primo
Soppalco luglio 2019 – piano primo

Soppalcatura Industriale Venezia.

In questa installazione a Noventa di Piave, abbiamo lavorato su prolungamento e integrazione di un soppalco in muratura
esistente con una struttura metallica modulare.

Naturalmente, il soppalco modulare è dimensionato e verificato con le attuali normative antisimiche.

DESCRIZIONE TECNICA

La portata al mq del soppalco è di kg. 400 mentre la pavimentazione è realizzata mediante l’abbinamento di lamiera grecata e medium density.

E’ presente inoltre un parapetto di protezione su tre lati, esclusa la parte a ridosso del muro.

La scala di accesso al piano è composta invece da due rampe con ballatoio intermedio a giro.

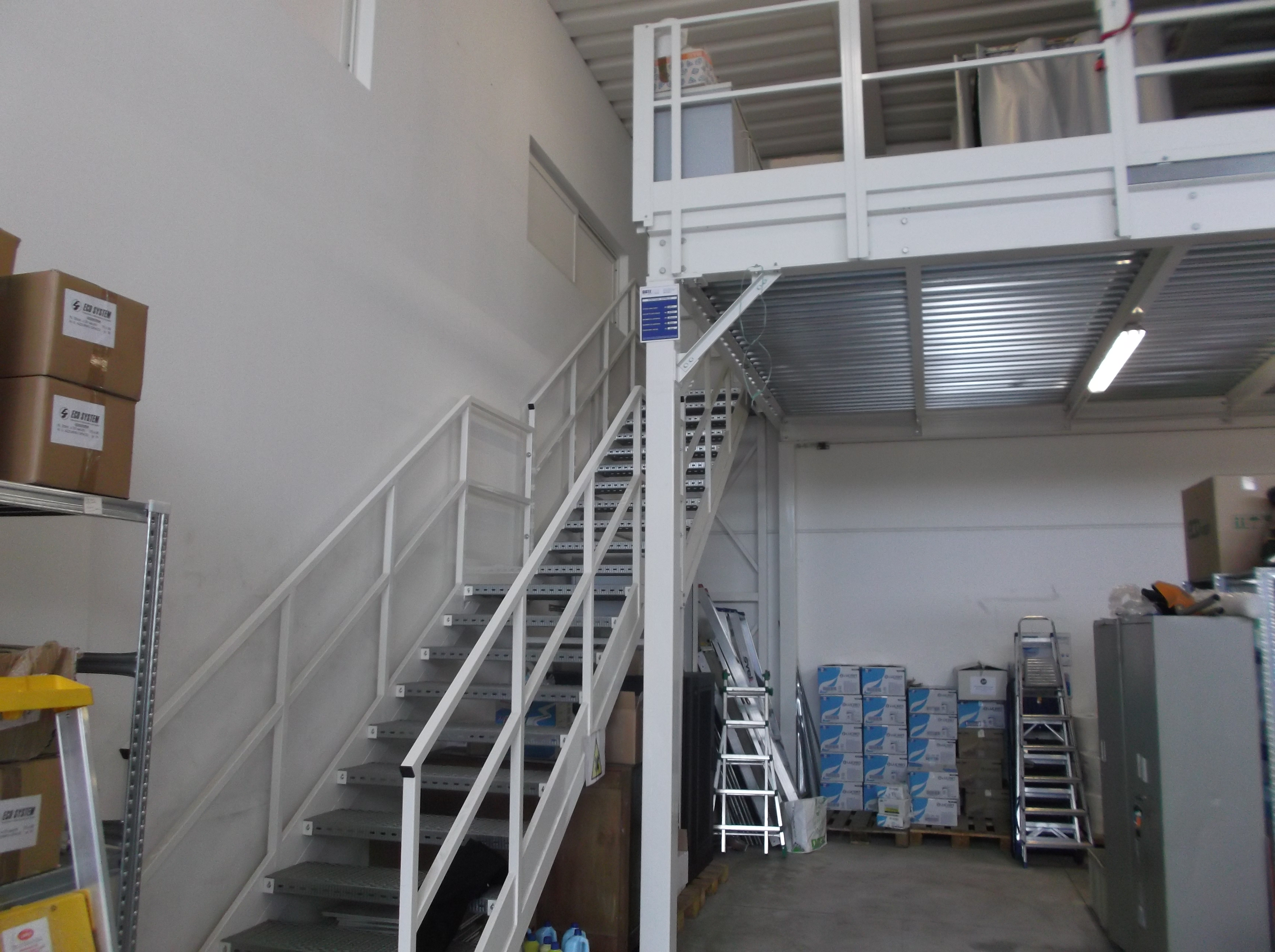

Scala per soppalco – aprile 2019

, ,
Scala per Soppalco - aprile 2019
Scala per Soppalco – aprile 2019
 Cancello Basculante - aprile 2019
Cancello Basculante – aprile 2019

SCALA E CANCELLO BASCULANTE PER SOPPALCO IN MURATURA.

Un ns. cliente operante nel settore edile ci ha richiesto di completare il soppalco in muratura realizzato.

Scala di accesso al piano.

  • Scala composta da doppia rampa larghezza utile 1200 mm + pianerottolo intermedio e pianerottolo di arrivo dimensione 1200×1200 mm
  • Portata carico accidentale 250 daN/mq
  • Altezza arrivo scala H 3580 mm
  • Gradini in lamiera zincata bugnata pressopiegata antiscivolo
  • Viteria e tasselli di fissaggio
  • Materiale metallico verniciato a polveri epossi – poliestere RAL di serie
  • Soluzione “industriale” con parapetto di protezione composto da profilo corrimano, profilo battiginocchio e fascia battipiede.

Azioni sulla struttura categoria E2 della tabella 3.1.II delle Norme Tecniche per le Costruzioni 2018 NTC 2018 – D.M. 17 gennaio 2018

Soppalchi Industriali Padova – ottobre 2018

, , , , ,

Soppalco Padova

Soppalchi Industriali Padova – ottobre 2018

Iniziamo dalle caratteristiche tecniche di questo Soppalco modulare appena installato a Padova.

La struttura in acciaio, completamente smontabile, è costruita con materiali certificati all’origine dal fornitore (certificato tipo 3.1 secondo norma UNI EN 10204). I profilati infatti in qualità sono conformi alle norme UNI 10025.

Inoltre, la struttura è assemblata mediante bulloneria ad alta resistenza (viti classe 8.8, dadi classe 6.S) e fissata a terra con ancoranti meccanici (dopo verifica delle capacità portanti della pavimentazione).

I semilavorati sono realizzati con materiale saldabile e compatibile con il processo di saldatura semiautomatico a filo continuo in atmosfera protetta.

Infine, il procedimento di saldatura è stato certificato d secondo la norma UNI EN ISO 15614-1, mentre il personale addetto alla saldatura è qualificato secondo norma UNI EN 287-1.

Riferimenti normativi

La  struttura  metallica  è  progettata  con  riferimento  alle “Norme Tecniche per le Costruzioni”. Sono emanate con Decreto Ministeriale del 14 gennaio 2008 ed alle relative istruzioni contenute nella circolare 2 febbraio 2009, n° 617. Per la progettazione antisismica della struttura si fa riferimento in particolare al capitolo 3 “Azioni sulle Costruzioni”: alcuni stralci sono riportati di seguito.

Carichi permanenti non strutturali

Sono considerati carichi permanenti non strutturali i carichi non rimovibili durante il normale esercizio della costruzione.

Carichi variabili

I carichi  variabili  comprendono  i  carichi legati alla destinazione d’uso dell’opera; i modelli di  tali azioni possono essere costituiti da:

– carichi verticali uniformemente distribuiti

– carico verticale concentrato

– carichi orizzontali lineari

Soppalco in Carpenteria – agosto 2017

, , ,

Soppalco in Carpenteria - Struttura metallica in acciaio componibile adibita allo stoccaggio di magazzino per azienda operante nel settore dei servizi con scala

Soppalco in Carpenteria – Struttura metallica in acciaio componibile adibita allo stoccaggio di magazzino per azienda operante nel settore dei servizi con scala

Soppalco in carpenteria con un piano di calpestio molto alto che permette uno sfruttamento ottimale del piano terra risolvendo il problema di stoccaggio merci a bassa rotazione presentato dal cliente.

Progettazione della Struttura metallica

Il cliente ci ha chiesto di risolvere il problema di ottimizzare al massimo la volumetria del proprio magazzino. La prima analisi ha dimostrato che al piano terra c’ era l’ esigenza di mantenere un’ altezza considerevole per il passaggio di mezzi e lo stoccaggio di materiali ingombranti.

Definizione degli spazi

Siamo riusciti ad ottenere uno spazio sufficiente tra il piano di calpestio della nuova pavimentazione ed il sotto tetto del capannone.

Portata della pavimentazione

Dopo attenta analisi sullo stoccaggio del materiale abbiamo verificato quanto doveva essere la portata da garantire.

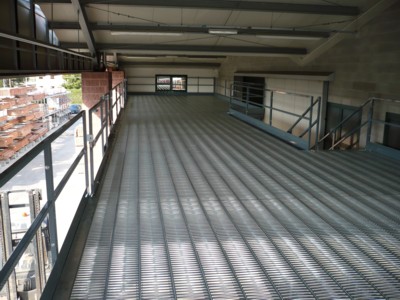

Soppalco Modulare Padova – agosto 2017

, , ,

Soppalco modulare Padova

Vista superiore – Soppalco modulare Padova

Soppalco modulare metallico

Vista esterna – Soppalco modulare metallico

SOPPALCO PADOVA

Abbiamo realizzato questo SOPPALCO MODULARE per un nostro cliente in provincia di Padova.

L’azienda infatti, che opera nel settore materiali edili, ci ha chiesto di ottimizzare un’area posta all’esterno.

In particolare, il materiale da stoccare sulla pavimentazione è caratterizzato da molto ingombro e poco peso.

PROGETTAZIONE STRUTTURA

In primis, abbiamo scelto la maglia delle colonne in funzione della planimetria del capannone per essere meno invasivi possibile.

Anche l’altezza del sotto-trave, quindi, è molto ampia per permettere il passaggio dei carrelli elevatori.

SCELTA DELLA PAVIMENTAZIONE

La pavimentazione, infine, è stata realizzata con doghe di grigliato forato (di nostra produzione).

Questo perchè è resistente agli agenti atmosferici e, per i pesi richiesti, carrellabile con transpallets manuali.

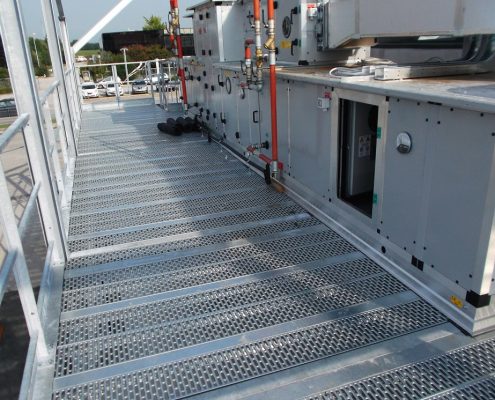

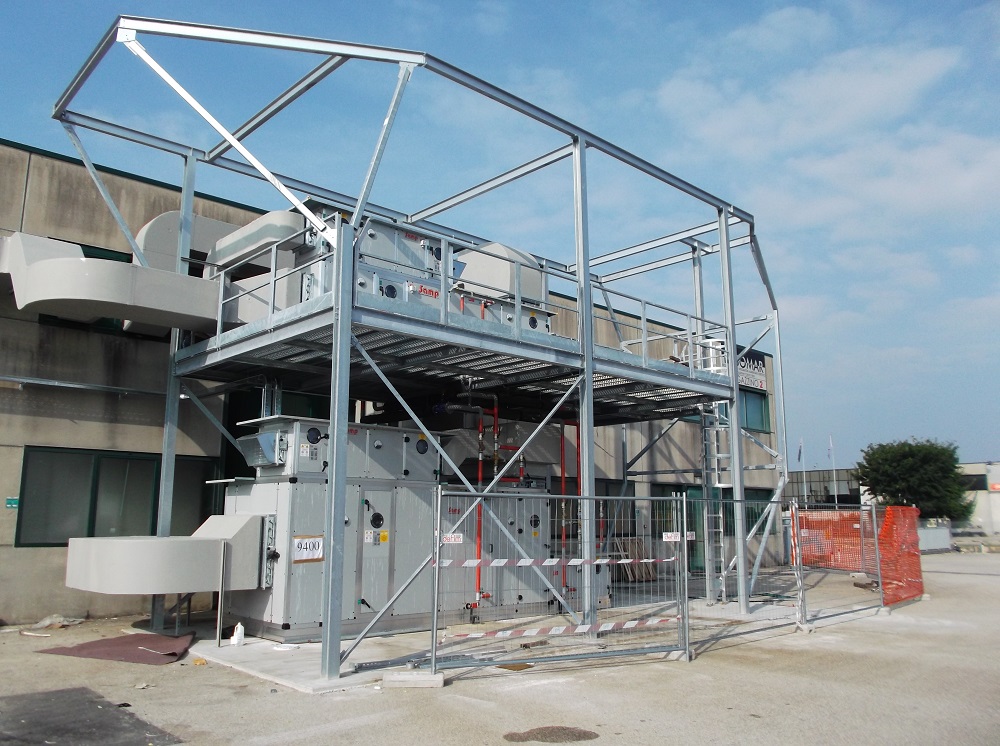

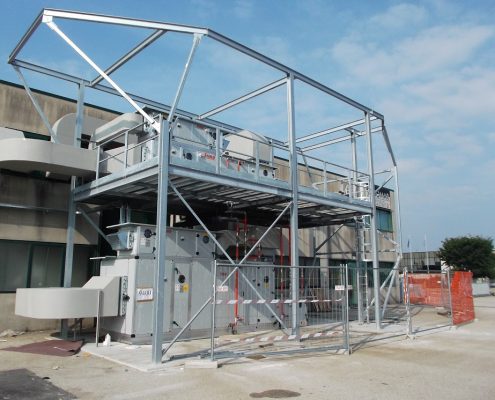

Soppalco esterno zincato – luglio 2017

, , ,
Soppalco esterno con facciata architettonica

Soppalco esterno zincato

Soppalco esterno in acciaio zincato a caldo con facciata architettonica.

Un ns. affezionato cliente ci ha commissionato una struttura importante sia dal punto di vista tecnico strutturale, sia dal punto di vista architettonico. La struttura doveva poter “ospitare” impianti tecnici con pesi notevoli e scaricati in modo concentrato.
Siamo riusciti a centrare in pieno la soluzione con piena soddisfazione del cliente e quindi nostra. L’ ultimo step sarà rivestire la struttura con una facciata architettonica.

Soppalco esterno in acciao zincato

Soppalco esterno con facciata architettonica

Struttura a Soppalco per l’ alloggiamento di impianti tecnici di condizionamento dello stabilimento. Tutta la carpenteria è zincata a caldo per immersione per rimanere inalterata agli agenti atmosferici. Successivamente copriremo la struttura con rivestimento con pannelli architettonici.

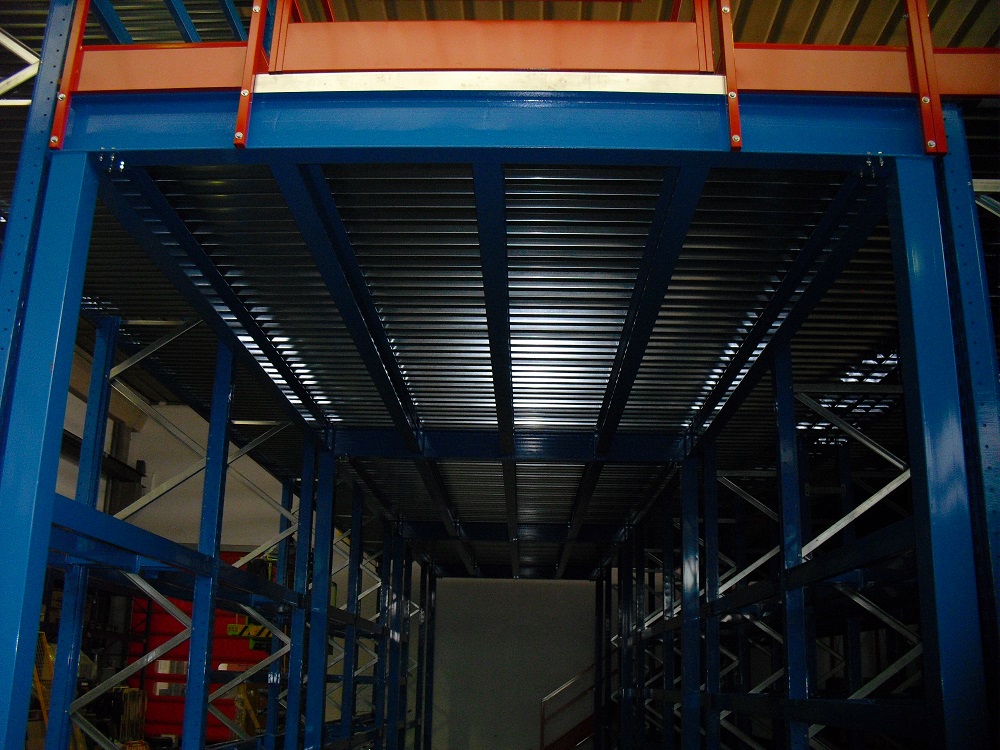

Soppalco di alta portata in carpenteria integrata a scaffalatura Portapallets

, , , , , ,

Soppalco di alta portata in carpenteria integrata a scaffalatura Portapallets

Soppalco di alta portata in carpenteria integrata a scaffalatura Portapallets

DESCRIZIONE IMPIANTO

Soppalco di alta portata in carpenteria integrata a scaffalatura Portapallets installato presso un  nostro affezionato cliente. Ci è stata confermata la fiducia perché siamo stati gli unici proporre e realizzare un sistema facile e modulare e nel contempo avente una portata molto elevata sia sulle campate di stoccaggio, sia sul soppalco. Abbiamo centrato la soluzione !!
