Scaffale Padova
Scaffale Portapezze a ripiani realizzato a Padova, per lo stoccaggio di pezze per il magazzino di un’ azienda tessile. Il magazzino realizzato serve principalmente allo stoccaggio della materia prima del processo produttivo.
Articoli
Cantilever con tettoia Rovigo
Cantilever con tettoia Rovigo
SCAFFALATURA CANTILEVER CON TETTOIA.
La struttura è composta da elementi verticali denominati colonne che supportano dei ripiani o sostegni a sbalzo denominati Mensole. Questo sistema permette lo stoccaggio orizzontale di carichi lunghi o comunque ingombranti quali tubi, profilati, tavole ecc. Per garantire una maggiore protezione dei materiali stoccati è stata inserita una copertura in lamiera grecata.
ACCESSORI
Il sistema offre una vasta gamma di accessori, dai rompitratta ai piani continui per realizzare un unico piano di carico, ai supporti reggi bobina, boccola e tubo ferma carico, mensole di copertura ed altro ancora..
COMPOSIZIONE STRUTTURALE
La struttura è sostanzialmente composta da quattro elementi: Colonna, braccio, spina, crociera.
Le colonne, sono composte da due profilati a forma di C, saldati tra loro, imbullonati alla base mediante resistenti distanziali a sezione circolare, distribuiscono il carico della colonna sulla propria corona circolare. La tettoia in lamiera grecata poggia su mensole di copertura opportunamente inclinate. Quest’ ultime possono essere inclinate verso il basso o verso l’ alto. Questo in funzione del risultato che si vuole ottenere.
Il serraggio dei vari elementi viene infine effettuato mediante l ‘utilizzo di bulloneria ad alta resistenza.
Scaffalatura a gravità leggera – Picking – PETI RAIL
Scaffalatura a gravità leggera – Picking – PETI RAIL
Scaffalatura a gravità leggera – Picking – PETI RAIL – F.I.F.O.
Scaffalatura installata nel reparto produttivo di un ns. affezionato cliente. Abbiamo realizzato questa struttura per lo stoccaggio di una vasta gamma di bulloneria ad asservimento della linea produttiva.
Scaffalatura a gravità leggera “rotelline”
Soluzione adottata per un ns. cliente operante nel settore farmaceutico
Scaffalatura a gravità leggera
Scaffalatura a gravità leggera 1
Scaffalatura a gravità leggera “rotelline”
Il sistema di Scaffalatura a gravità leggera “rotelline” è un’ immagazzinamento mediante scaffalature a gravità;, rispetto al sistema con scaffalature tradizionali, evidenziamo i seguenti vantaggi:
a) MASSIMO SFRUTTAMENTO VOLUMETRICO DEL MAGAZZINO.
Se consideriamo un magazzino tradizionale, riscontriamo che la superficie è; occupata principalmente dai corridoi di percorrenza. L’ utilizzo del sistema a gravità;, permette la compattazione del magazzino eliminando una buona percentuale di corridoi. Tale sistema difatti è formato di un’ unico blocco composto da più; corsie di scorrimento avente due fronti: un fronte di inserimento merce (in) e uno di uscita (out). Chiaramente ogni fila dovrà; essere occupata da un solo articolo.
Possiamo affermare quindi che avendo solo due corridoi, uno di carico (o ingresso) ed uno di scarico (od uscita), si recupera buona parte di magazzino.
Si dovrà; tenere ben presente nella progettazione che il numero di corsie (quindi il numero di referenze) sia ben proporzionato.
b) ROTAZIONE SPONTANEA DEL PRODOTTO.
Vien da sé; che operando con questo sistema di scaffalature si viene a compiere una rotazione spontanea del prodotto: SISTEMA FIFO, cioè; il primo prodotto che entra sarà; il primo ad uscire. Questa soluzione viene particolarmente consigliata nei settori operanti merci deteriorabili come prodotti alimentari o prodotti farmaceutici.
c) RIDUZIONE DEI PERCORSI.
Una conseguenza dell’ eliminazione di più; corridoi, è la minore percorrenza degli operatori che si traduce in maggiore produttività. Da non sottovalutare inoltre, che con la separazione delle operazioni di carico da quelle di scarico si elimina ogni interferenza tra operatori
Scaffalatura a ripiani per archivio
Scaffalatura a ripiani per archivio
Scaffalatura a ripiani per archivio
Scaffale a piani ad incastro avente altezza mm. 5000 e profondità mm. 300 per le strutture Monofronti e mm 600 per le Bifronti. Per stoccare ai piani alti, a metà altezza è stata predisposta una passerella di camminamento. Per accedere alla passerella abbiamo previsto una scala modulare. Parapetti completi di batti-ginocchio e fascia al piede ove necessario.
Impianto dinamico a rulli per pallet
Impianto dinamico a rulli per pallet
Un ns. cliente operante nel settore della grande distribuzione ci ha chiesto di ottimizzare il magazzino secondo il principio F.I.F.O. La soluzione scelta è una scaffalatura con rulliere posate con una pendenza ottimale per la discesa dei pallets. La velocità viene regolata mediante “rulli di frenata”.

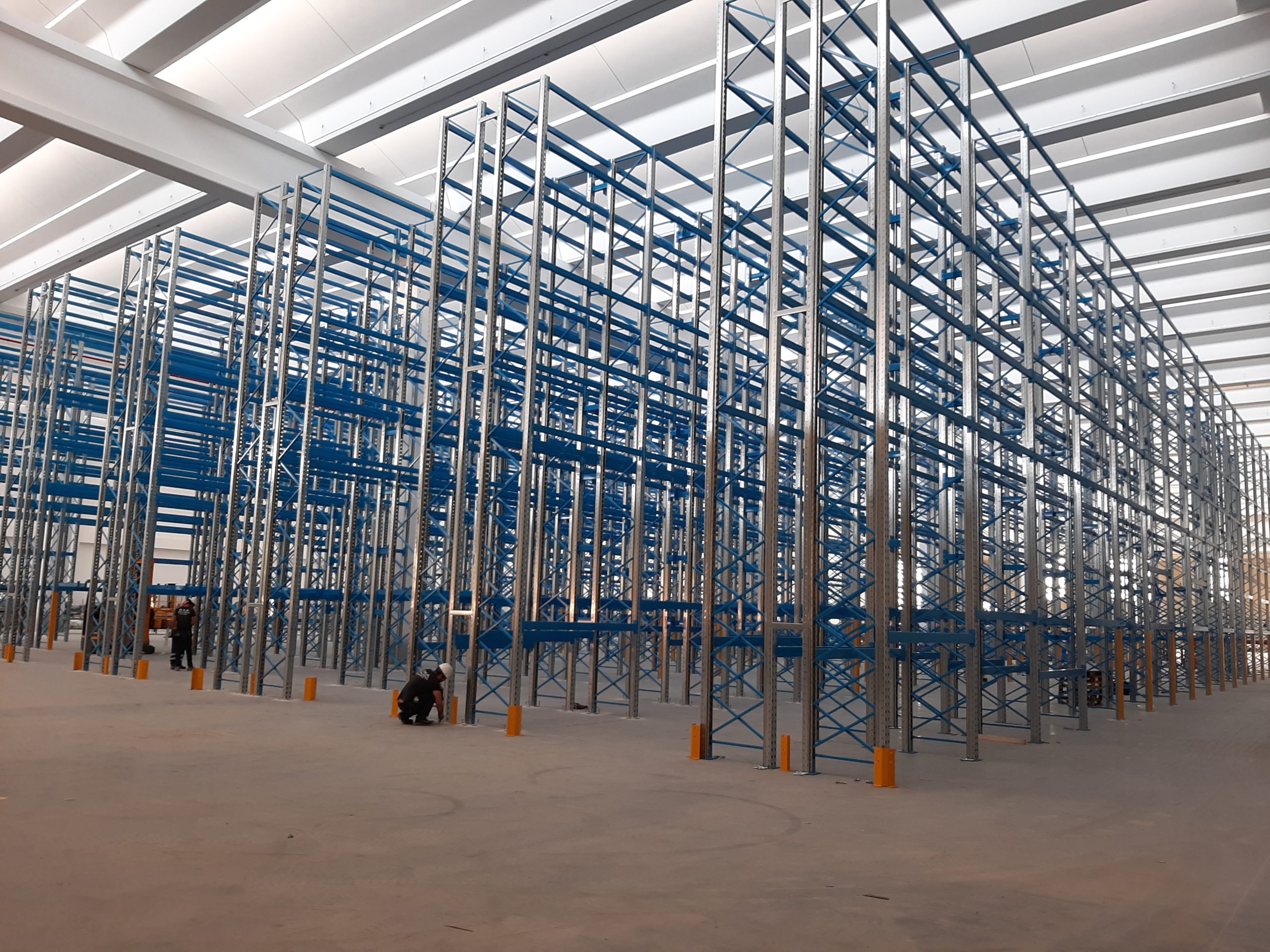

Scaffalatura Portapallets con corridoi serviti da carrello retrattile
Scaffalatura Portapallets con corridoi serviti da carrello retrattile
PORTAPALLETS
Scaffalatura Portapallets con corridoi serviti da carrello retrattile, è’ il Sistema tradizionalmente più; usato.
La standardizzazione delle unità; di carico (dove e quando possibile), ha banalizzato il dimensionamento strutturale.
Quando l’UDC è ben conformata (Euro Pallets senza eventuali debordi della merce), non si hanno dubbi sulla scelta del tipo di campata (1800 o 2700, raramente 3600 per carichi leggeri), opportunamente dimensionata.
L’elemento più importante rimane sempre la scelta del corridoio di lavoro che porta di conseguenza già ad una soluzione di Magazzino..
Elemento da non sottovalutare è; l’orientamento delle strutture rispetto le vie di accesso e /o comunicazione con i vari reparti.
Soppalco di alta portata in carpenteria integrata a scaffalatura Portapallets
DESCRIZIONE IMPIANTO
Soppalco di alta portata in carpenteria integrata a scaffalatura Portapallets installato presso un nostro affezionato cliente. Ci è stata confermata la fiducia perché siamo stati gli unici proporre e realizzare un sistema facile e modulare e nel contempo avente una portata molto elevata sia sulle campate di stoccaggio, sia sul soppalco. Abbiamo centrato la soluzione !!
Scaffalatura ad incastro a Ripiani
Scaffalatura ad incastro a Ripiani
Il ns. scaffale ad incastro è una struttura metallica composta da tre elementi base: Ripiano – Traversino – Montante;
Descrizione
Rapida da montare e smontare, non impiega ne viti ne’ bulloni.
La zincature delle strutture Mrx è durevole nel tempo anche se esposta agli agenti atmosferici.
Ogni particolare è ricavato da nastro zincato (Sendzimir) profilato a freddo in linee automatiche.
Fiancate:
Le fiancate sono costituite da n° 2 montanti con sezione a T scatolato, collegati tra loro dai traversini che oltre a sostenere i piani garantiscono una idonea rigidità.
I piani delle scaffalature possono essere spostati in altezza con passo di mm. 25.
Piani:
Il piano della scaffalatura viene incastrato si montanti mediante il traversino. Il traversino, da un lato si incastra ai montanti a dall’altro presenta delle robuste alette a forma di pinza su cui si incastrano i pannelli.
I pannelli Mrx sono di profondità mm. 100, 200, 300 e mm. 400
Anche la loro lunghezza può variare da mm. 525 ca. a 1275 ca.
Materiale di rigidità:
Per la rigidità della struttura possono essere usati o le crociere di stabilità o i correnti di rigidità.
Scaffalatura Cantilever a chiusura totale
Scaffalatura Cantilever a chiusura totale
Cantilever con chiusura in lamiera grecata
Scaffalatura Cantilever a chiusura totale
