SOPPALCO PER UFFICIO TREVISO
Le immagini si riferiscono a una delle nostre ultime installazioni di soppalchi a Treviso.
Come potete vedere, si tratta di una struttura modulare in carpenteria metallica destinata ad uso ufficio.
In questo caso il progetto commissionato riguardava la sola struttura finita, con la lamiera grecata e, ovviamente, antisismica.
Soppalco Rovigo
Esempio di struttura metallica realizzata recentemente a Rovigo (soppalco) per raddoppiare la superficie di stoccaggio con un piano aggiuntivo. In modo da aumentare la capienza del magazzino in maniera considerevole.
Descrizione
Durante questa installazione, la presenza di macchinari per la lavorazione ha reso difficile la posa della struttura.
Per questo, pr il soppalco abbiamo scelto elementi strutturali leggeri e facili da movimentare, che permettessero un montaggio il più agile possibile.
In queste immagini potete vedere l’installazione del nostro ultimo soppalco (Forlì).
Un Soppalco modulare in carpenteria realizzato a Forlì portata al mq. kg. 600 completi di scala di accesso parapetto e cancello.
Questo è un esempio di soppalco ad uso magazzino installato in provincia di Venezia in una delle nostre ultime lavorazioni.
In particolare, questa struttura è completa di scala di accesso al piano, parapetto di protezione e cancello scorrevole con dispositivi di sicurezza come da normativa.
Abbiamo realizzato poi il piano di calpestio in lamiera grecata e tavolati in legno MDF. La portata della struttura è di kg. 600 mq.
Soppalcatura Industriale Venezia.
In questa installazione a Noventa di Piave, abbiamo lavorato su prolungamento e integrazione di un soppalco in muratura
esistente con una struttura metallica modulare.
Naturalmente, il soppalco modulare è dimensionato e verificato con le attuali normative antisimiche.
DESCRIZIONE TECNICA
La portata al mq del soppalco è di kg. 400 mentre la pavimentazione è realizzata mediante l’abbinamento di lamiera grecata e medium density.
E’ presente inoltre un parapetto di protezione su tre lati, esclusa la parte a ridosso del muro.
La scala di accesso al piano è composta invece da due rampe con ballatoio intermedio a giro.
SCALA E CANCELLO BASCULANTE PER SOPPALCO IN MURATURA.
Un ns. cliente operante nel settore edile ci ha richiesto di completare il soppalco in muratura realizzato.
Scala di accesso al piano.
Azioni sulla struttura categoria E2 della tabella 3.1.II delle Norme Tecniche per le Costruzioni 2018 NTC 2018 – D.M. 17 gennaio 2018
Soppalchi Industriali Padova – ottobre 2018
Iniziamo dalle caratteristiche tecniche di questo Soppalco modulare appena installato a Padova.
La struttura in acciaio, completamente smontabile, è costruita con materiali certificati all’origine dal fornitore (certificato secondo norma UNI EN 10204). I profilati infatti in qualità sono conformi alle norme UNI 10025.
Inoltre, la struttura è assemblata mediante bulloneria ad alta resistenza (viti classe 8.8, dadi classe 6.S) e fissata a terra con ancoranti meccanici (dopo verifica delle capacità portanti della pavimentazione).
I semilavorati sono realizzati con materiale saldabile e compatibile con il processo di saldatura semiautomatico a filo continuo in atmosfera protetta.
Infine, il procedimento di saldatura è stato certificato d secondo la norma UNI EN ISO 15614-1, mentre il personale addetto alla saldatura è qualificato secondo norma UNI EN 287-1.
Riferimenti normativi
La struttura metallica è progettata con riferimento alle “Norme Tecniche per le Costruzioni”. Sono emanate con Decreto Ministeriale del 14 gennaio 2008 ed alle relative istruzioni contenute nella circolare 2 febbraio 2009, n° 617. Per la progettazione antisismica della struttura si fa riferimento in particolare al capitolo 3 “Azioni sulle Costruzioni”: alcuni stralci sono riportati di seguito.
Carichi permanenti non strutturali
Sono considerati carichi permanenti non strutturali i carichi non rimovibili durante il normale esercizio della costruzione.
Carichi variabili
I carichi variabili comprendono i carichi legati alla destinazione d’uso dell’opera; i modelli di tali azioni possono essere costituiti da:
– carichi verticali uniformemente distribuiti
– carico verticale concentrato
– carichi orizzontali lineari
catalogo Systemag
Catalogo Systemag
Questa è la nostra brochure completa, ossia, una visione a tutto tondo delle Scaffalature Industriali Systemag e di tutte le nostre soluzioni logistiche per il magazzino.
Come sempre, potete scaricare direttamente il file PDF del Catalogo Systemag cliccando sul link.
Nel catalogo, dunque, troverete le tipologie di scaffalature metalliche di cui disponiamo, dai cantilever agli scaffali portapallet, fino alle scaffalature a gravità.
Non solo! Potete trovare inoltre molte altre soluzioni come gli scaffali compattabili (per archivio o per magazzini), armadi componibili, scaffali multipiano, capannoni e tunnel mobili, soppalchi.

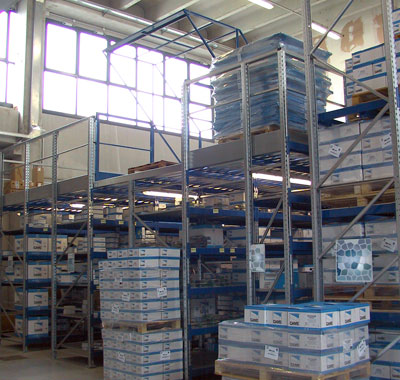

Soppalco in Carpenteria – Struttura metallica in acciaio componibile adibita allo stoccaggio di magazzino per azienda operante nel settore dei servizi con scala
Soppalco in carpenteria con un piano di calpestio molto alto che permette uno sfruttamento ottimale del piano terra risolvendo il problema di stoccaggio merci a bassa rotazione presentato dal cliente.
Progettazione della Struttura metallica
Il cliente ci ha chiesto di risolvere il problema di ottimizzare al massimo la volumetria del proprio magazzino. La prima analisi ha dimostrato che al piano terra c’ era l’ esigenza di mantenere un’ altezza considerevole per il passaggio di mezzi e lo stoccaggio di materiali ingombranti.
Definizione degli spazi
Siamo riusciti ad ottenere uno spazio sufficiente tra il piano di calpestio della nuova pavimentazione ed il sotto tetto del capannone.
Portata della pavimentazione
Dopo attenta analisi sullo stoccaggio del materiale abbiamo verificato quanto doveva essere la portata da garantire.
Vista superiore – Soppalco modulare Padova
Vista esterna – Soppalco modulare metallico
SOPPALCO PADOVA
Abbiamo realizzato questo SOPPALCO MODULARE per un nostro cliente in provincia di Padova.
L’azienda infatti, che opera nel settore materiali edili, ci ha chiesto di ottimizzare un’area posta all’esterno.
In particolare, il materiale da stoccare sulla pavimentazione è caratterizzato da molto ingombro e poco peso.
PROGETTAZIONE STRUTTURA
In primis, abbiamo scelto la maglia delle colonne in funzione della planimetria del capannone per essere meno invasivi possibile.
Anche l’altezza del sotto-trave, quindi, è molto ampia per permettere il passaggio dei carrelli elevatori.
SCELTA DELLA PAVIMENTAZIONE
La pavimentazione, infine, è stata realizzata con doghe di grigliato forato (di nostra produzione).
Questo perchè è resistente agli agenti atmosferici e, per i pesi richiesti, carrellabile con transpallets manuali.
