CANTILEVER: significato ed applicazioni.

, ,
Cantilever per stoccaggio pannelli Sandwich
Cantilever per stoccaggio pannelli Sandwich

CANTILEVER: significato ed applicazioni.

Letteralmente Cantilever significa profilo a sbalzo, ma nel campo della logistica di magazzino assume un significato ben preciso.

Cos’è il Cantilever nel settore della logistica di Magazzino?

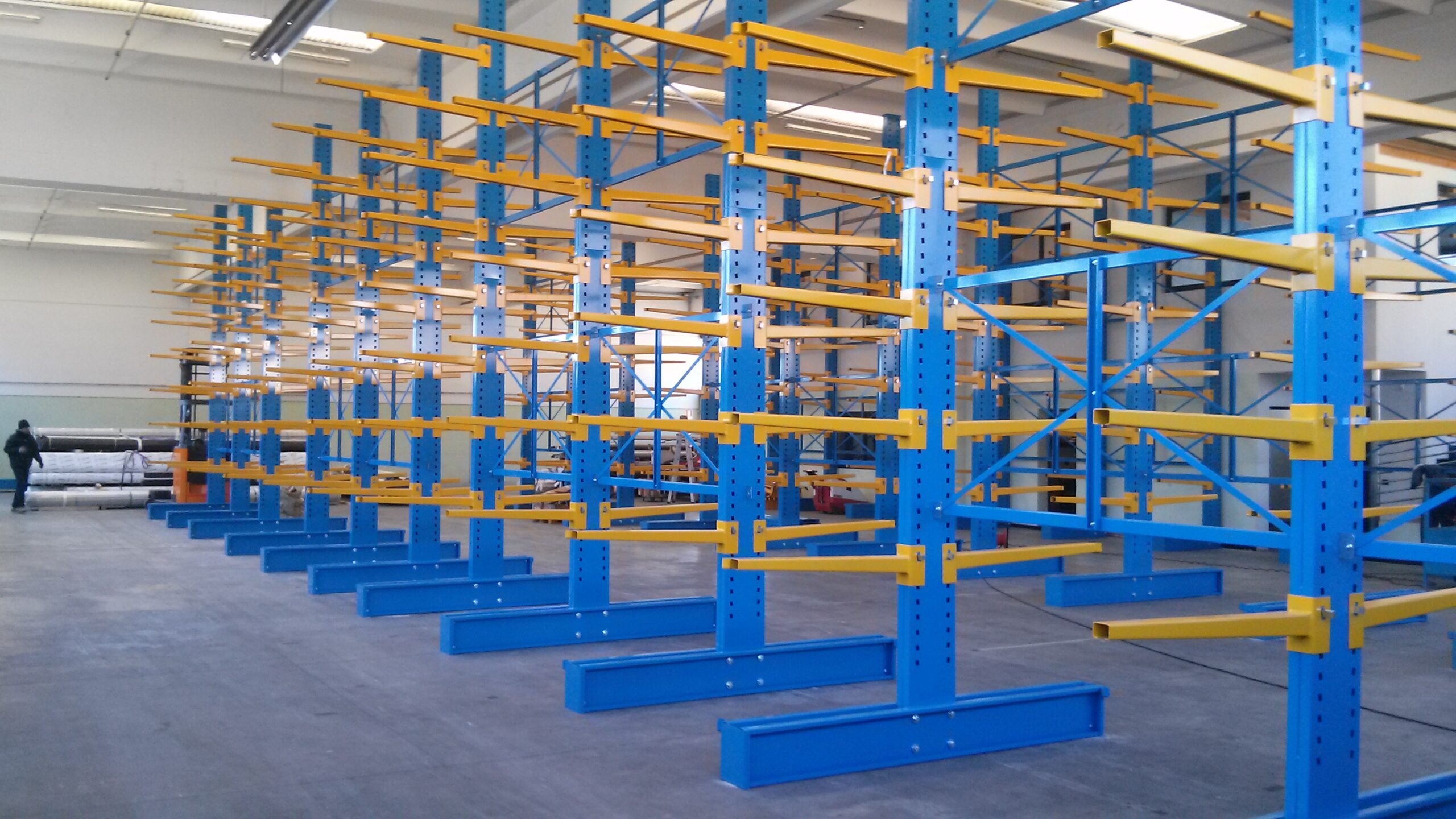

Scaffalatura metallica composta da elementi verticali denominati colonne che supportano dei ripiani o sostegni a sbalzo. Questo sistema permette lo stoccaggio orizzontale di carichi lunghi o comunque ingombranti quali tubi, profilati, tavole ecc..

Il sistema offre una vasta gamma di accessori, dai rompitratta ai piani continui per realizzare un unico piano di carico, ai supporti reggi bobina, boccola e tubo ferma carico, mensole di copertura ed altro ancora..

Perchè si utilizza il Cantilever?

Quando il materiale da stoccare non si presta ad essere immagazzinato su una scaffalatura Portapallet perchè troppo ingombrante il Cantilever diventa la soluzione ottimale.

Cantilever Monofronte (monofacciale ) o Cantilever Bifronte (bifacciale)?

Il termine monofronte significa che la presa avviene solo da da un lato e solitamente viene posizionato a ridosso di una parete.

Bifronte significa presa da due lati ed è possibile quando la mappatura del magazzino permette la movimentazione dei carrelli elevatori tra le batterie costituitesi.

Cantilever Vicenza

, ,
Cantilever Vicenza

Cantilever Vicenza per magazzino Profili.

Una importante azienda produttrice di porte per interni ci ha commissionato un magazzino per profili in Alluminio. Il carrello elevatore operante è del tipo Bi direzionale che lavora riducendo al massimo i corrici di lavoro.

La scaffalatura è del tipo Cantilever con braccio da mm. 900 e composta da nr. 7 Livelli ( nr. 6 mensole + la Base). L’ interasse tra le Colonne è di mm. 2000.

Cantilever Treviso a piano continuo

, ,

Cantilever Treviso a piano continuo

Cantilever Treviso a piano continuo

Cantilever Monofronte a piano continuo realizzato mediante il collegamento tra le mensole mediante rompitratta opportunamente dimensionati. Questa soluzione trova applicazione quando si rende necessario stoccare prodotti ingombranti e di varie misure.

Cantilever Bifronte zincato a caldo

, ,

Cantilever Bifronte zincato a caldo

Cantilever Bifronte zincato a caldo

Quando si presenta la necessità di stoccare del materiale all’ esterno del capannone la soluzione ottimale è la zincatura a caldo ad immersione. Questo trattamento avviene mediante un processo di applicazione di un manto di zinco sulla superficie del manufatto che nel ns. caso è una scaffalatura Cantilever.

Scaffalature industriali Cantilever Portabarre

,

Scaffalature industriali Cantilever Portabarre

Scaffalature industriali Cantilever Portabarre

Sistema di stoccaggio di Barre e profili.

Cantilever con Guide

, ,

Cantilever con Guide

Cantilever con Guide

Cantilever PADOVA

Cantilever Padova

Cantilever con Guide di contrasto

Cantilever con Guide di contrasto

CANTILEVER LEGGERO PREZZI OFFERTA

, ,

CANTILEVER LEGGERO

CANTILEVER LEGGERO PREZZI OFFERTA

Scaffalatura Monofronte altezza mm. 2500

lunghezza mensole            mm.   600 – 800 – 1000

portata mensole                 kg.     600 – 400  – 250

piani in altezza                   nr.     3 + base

interasse colonne              mm.   1000 – 1500

Importo netto a partire da € 750,00 + I.V.A.

PREZZO PER  COLONNA COMPLETA € 150,00

Consegna veloce

Trasporto escluso











Cantilever Treviso Porta pannelli

, ,

Cantilever Treviso - particolare appoggio su mensola

Cantilever Treviso Porta pannelli – particolare appoggio su mensola

Cantilever Porta pannelli

Cantilever Porta pannelli

Cantilever - particolare invito guida ingresso Carrello elevatore

Invito guida ingresso Carrello elevatore

Impianto Cantilever servito da carrello Bidirezionale.

Scaffalatura Industriale di altezza mm. 6000 avente nr. 5 livelli di carico.  Il primo livello di carico poggia sulla base ed altri livelli si mensole opportunamente dimensionate.

Il carrello elevatore ha la possibilità di stoccare la merce su corridoi di larghezza ridotta per sfruttare al meglio la superficie del capannone.

Guide di contrasto.

Il carrello elevatore per poter eseguire correttamente la sua funzione necessita di profili guida. Questi profili sono realizzati mediante profili a caldo aventi sezione UPN da mm. 100 x 50. Gli stessi sono fissati a terra mediante l’ ausilio di particolari staffe. Per facilitare l’ ingresso della macchina all’ interno del corridoio sono stati realizzati degli inviti (profili calandrati).

Cantilever con tettoia Rovigo

,

cantilever con tettoia Rovigo

Cantilever con tettoia Rovigo

SCAFFALATURA CANTILEVER CON TETTOIA.
La struttura è   composta da elementi verticali denominati colonne che supportano dei ripiani o sostegni a sbalzo denominati Mensole. Questo sistema permette lo stoccaggio orizzontale di carichi lunghi o comunque ingombranti quali tubi, profilati, tavole ecc. Per garantire una maggiore protezione dei materiali stoccati è stata inserita una copertura in lamiera grecata.

ACCESSORI
Il sistema offre una vasta gamma di accessori, dai rompitratta ai piani continui per realizzare un unico piano di carico, ai supporti reggi bobina, boccola e tubo ferma carico, mensole di copertura ed altro ancora..

COMPOSIZIONE STRUTTURALE
La struttura è sostanzialmente composta da quattro elementi: Colonna, braccio, spina, crociera.
Le colonne, sono composte da due profilati a forma di C, saldati tra loro, imbullonati alla base mediante resistenti distanziali a sezione circolare,  distribuiscono il carico  della colonna sulla propria corona circolare. La tettoia in lamiera grecata poggia su mensole di copertura opportunamente inclinate. Quest’ ultime possono essere inclinate verso il basso o verso l’ alto. Questo in funzione del risultato che si vuole ottenere.
Il serraggio dei vari  elementi  viene infine effettuato mediante l ‘utilizzo di bulloneria ad alta resistenza.
